台湾三巨散热风扇设计步骤详细讲解

返回列表 发布日期: Aug 23, 2018

众所周知,散热风扇是利用强制热对流的方式散热,凭借自身的导流作用,让空气用一定的流动方法,从而达到散热效果的。然而随着风扇应用情况与环境温度不断发生变化,有时需要转速不同的风扇来满足各种需求,因此很多厂家都设计生产出各种不同的散热风扇,这次详细讲解一下台湾三巨散热风扇的设计步骤吧。

散热风扇设计步骤分以下几步:

步骤一:

散热风扇的设计首先需要测量其风量与风压的关系,想要测量出气流的特性十分不易,目前常见的有两种方式来测量风压与风量,一种是风洞测试,另一种就是双箱方式。风量和静压特性规格是采用双箱方式来测量,利用双箱方式可变排气系统抽出空气来调整空气密度,顷刻间打开喷嘴将造成静压与风量的急剧变化,然后只需读取每个静压计上的压力数据。

在标准大气压和固定的操作电压与频率下,静压以风量容积为函数之表现。散热风扇的静态效率等于风量之容积乘以静压再除以输入的电能。散热风扇是包括马达、扇叶与外框,因此其效率包括马达的电机效率,以及扇叶和外框的空气流动效率。

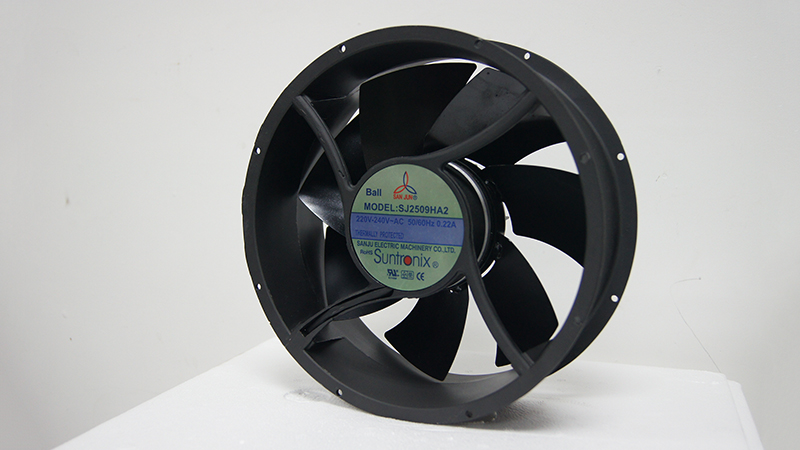

台湾三巨散热风扇

步骤二:

散热风扇的全部系统阻抗/系统特性曲线空气在流动时,气流在其流动路径上会碰到系统内部零件的阻扰,其阻抗会限制不让空气自由流通。压力的变化就是测量到的静压,以英吋水柱表示。为了确认每一槽排之冷却瓦特数,系统设计或制造厂商不但必须有散热风扇的有效风扇特性曲线以决定其最大风量,而且必须要知道系统风阻曲线的变化。系统内部零件也会影响到风压的损失。此损失因风量而变化,即所谓的系统阻抗。

此外,散热风扇的系统操作工作点系统特性与风扇特性曲线的交点,称为系统操作工作点,该工作点即散热风扇之最佳运作点。在工作点,散热风扇的变化斜率为最小,而系统特性曲线之变化率为最低。特别要注意此时的散热风扇静态效率(风量×风压÷耗电)为最佳化。
