​一种电脑散热风扇的导流装置

返回列表 发布日期: Jul 31, 2019

 本文涉及一种电脑散热风扇的导流装置,尤其是这样一种笔记本型电脑散热风扇的导流装置,将该装置设于电脑散热风扇的外周缘,可使风平顺地由导风体快速导入电脑散热风扇内,而不产生死角,并通过阻风片的设置可避免电脑散热风扇排出的风逆向回流,由于该产品可降低流体进入电脑散热风扇时的风压损失,因此可增加空气流量,进而提高笔记本型电脑的散热效果。

散热风扇

 电脑是现代人必备的电子信息产品,而笔记本型电脑由于它具有体积小、厚度薄、重量轻、便于携带的特性,因此在电脑的销售方面所占的比例越来越高。然而,由于笔记本型电脑内部的空间与厚度受到很大的限制,因此它的散热问题是个急待解决的问题。

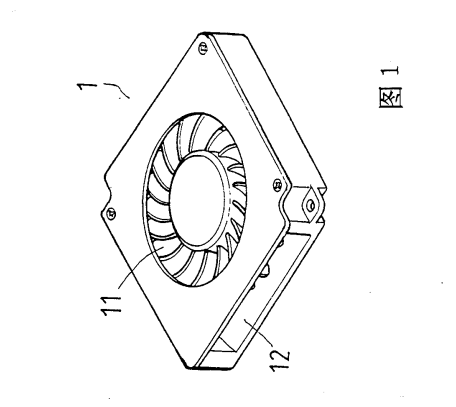

 图1为公知笔记本型电脑散热风扇10 的示意图。该风扇10的顶面设有一吸风口11,在风扇的一侧边则设- -出风口12。图2则为该风扇装置于笔记本型电脑内的主机板上时的示意图。该电脑散热风扇10,组装在电脑内部的风道20上,借助于风扇10的运转,将热风经由风道20导入吸风口1l, 再将热风由出风口12导出,进行散热。

 但存在以下缺点:

 1、风扇本身具有厚度,组装在电脑上时与风道形成一直角,在风扇运转导风时,该风扇的三个侧端(出风口除外)会使风向改变,形成乱流而无法使风顺畅排出。

 2、当风扇运转,将风经由风道导入吸风口,再将风由出风口导出,而部份该导出的风,会因风扇叶片运转所产生的吸力,再度被吸入循环,而使散热风扇的效率降低。

 因上述原因,使电脑散热风扇吸气不顺畅,而为了使气流顺畅,该风道势必加大,而风道加大,则笔记本型电脑的体积、厚度必定增加。

 本实用新型的目的在于:提供一种笔记本型电脑散热风扇的导流装置,借助于导风体及阻风片,使风扇形成三向导流、一向反吸的导向流程,从而可降低风压损失,增加气体流量,提高散热效果及缩小笔记本型电脑的厚度。

 目的是这样实现的:一种笔记本型电脑散热风扇的导流装置,其中,该装置的三侧面为具有滑顺曲面可将风顺利地进入吸风口的导风体,风扇出风口一-侧.上方延设一可阻挡被导出的风产生回流的阻风片。

 该导流装置可呈一座体状,中间镂空。

 导流装置套设在风扇的外周缘上,导流装置的阻风片与风扇的出风口相互对应。

 优点是:

 主要是利用了流体流经不同的断面,如经平顺的导流,则可减少流体流动时的压力损失,并增加流量。利用组风片组挡流体回流,从而提高笔记本型电脑的散热风扇的散热效果。

 该产品在整体上可使风的流动顺畅、增加流量、减少风压的损失,改善笔记本型电脑整体的散热效果,进而可减少笔记本型电脑的厚度。

 这种导流装置的材质为橡胶,当组装套设在风扇的外周缘时,它具有吸震及减少噪音的效果。
