本文涉及一种电脑散热装置，特别是指一种用弹簧减震的低躁音电脑散热风扇。

公知的电脑散热风扇,主要有风叶、定子底座、框座组成，使用时一般均用自攻螺丝固定于散热器或电脑机箱，由于制造的原因或使用一段时间后，风叶的动平衡被破坏，转动时产生的震动和噪音，均通过散热器或直接传导至机箱，严重时甚至引起机箱共振。

本文的目的在于提供一种低震动、 低噪音的电脑风扇，由于本文在风叶定子底座与框座之间，采用弹性材料连接，杜绝了风扇的震动通过框座传至机箱，消除了风扇的震动噪音，同时本文还设有温度调节装置，可根据散热器温度自动调节风扇转速，可适当降低风扇的气流噪音。

本文的目的是这样实现的:一种弹性减震低噪音电脑风扇，包括:风叶、定子底座、弹簧、框座及风扇转速自动调节电路，其特征在于采用弹簧替代了公知风扇的固定支架，利用弹簧对震动的阻尼特性，杜绝了风叶转动时产生的震动传导至外框及其他紧固装置同时、与散热器紧贴的温度传感器可根据散热器的温度控制风扇电源的电压高低，从而达到使风扇依据工作需要自动调整转速的目的。

以下是依据实施例，对本文的进一步说明:

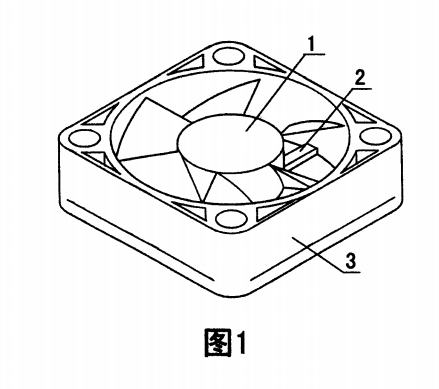

实施例一:图一、图二、图三是本文的结构示意图，(1)风叶，(2)定子底座固定支架，(3)框座，(4)定子底座，(5)外弹簧挂钩，(6) 内弹簧挂钩，(7)弹簧。为使风叶(1)能稳定地固定于框座(3) 中央，实施例中分别采用了3、4条弹簧，也可采用4条以上，各条弹簧分别通过对应的内外弹簧挂钩,以自身的拉力,将定子底座(4)固定于框座(3)中央。外弹簧挂钩(5)为外框底部呈一定角度的凸起，中间开孔与外框中心的相对方向开有缺口;内弹簧挂钩(6)为定子底座(4) 外部呈一定角度的凸起，中间开孔与中心相向方向开有缺口。

该实施例中，未采用风扇转速调节电路。

实施例二:图二、图三、图四是该实施例的结构示意图，(3) 框座，(4) 定子底座，(5)外弹簧挂钩，(6) 内弹簧挂钩，(7) 彈簧。风扇结构与实施例一所述相同，图四是风扇转速自动调节电路的电路原理图，图中电源调整管Q的E极接电源电压端V1, C极接风扇电源电压端V2, B极接可调电阻VR的滑动端，可调电阻VR的一端通过电阻R与电源电压端v1连接，另一端通过温度传感器Rt与电源地连接，温度传感器Rt 紧贴于散热器表面。根据图示，当散热器温度低时，温度传感器Rt的电阻增大，流经调整管B极的电流较小，调整管E、C两端的压降大，风扇因获得的电压较低而以较低的转速运转;同理，当散热器温度高时，风扇因获得的电压较高而高速运转。适当调整VR可使风扇转速与散热器的温度相匹配，例如，当散热器温度为38度时，风扇以额定转速的70%运转，当散热器温度为48度时，风扇以额定转速的95%运转。

图三是本文的线路连接示意图，(8) 风扇线路板，(9) 连接导线，(10) 导线固定孔，(11)调速线路板，(12) 固定孔，(13) 风扇电源插头。如图三所示，风扇线路板(8)采用较柔软的连接导线(9)经导线固定孔与调速线路板(11)连接,风扇电源由风扇电源插头(13) 取自电脑主板的相应插座。调速线路板(1I)由固定孔(12) 用螺丝钉固定于框座(3)侧面，温度传感器Rt紧贴散热器固定:调速线路板(11)也可与温度传感器Rt一体紧贴散热器固定。

通过以上方案，本文改进了公知的电脑风扇，达到了使电脑风扇低震动低噪音运转的目的。
